Corte a jato de água

A tecnologia de corte a jato de água consiste em um nível
avançado de automação, capaz de cortar quase todos os
materiais com eficiência e manter um custo compensador.

O corte a jato de água consiste em um nível avançado e exclusivo de automação capaz de cortar quase todos os materiais com a melhor relação custo/benefício. Resumidamente, coleta a água, pressuriza o líquido até 60.000 psi e o liberta através de um orifício de diamante, safira ou rubi e um tubo de focalização, produzindo um jato preciso de água pura ou com abrasivo. O controle numérico computadorizado CNC processa o corte com as informações recebidas do sistema CAD/CAM.

O jato de água corta por abrasão e desgaste. O corte é resultado da erosão (remoção de pequenas porções de material devido ao impacto das partículas abrasivas). O corte é perfeito e preciso não sendo necessário acabamento adicional. O processo não origina distorções no material de origem mecânica e térmica (pois não existe aquecimento).

O CORTE COM JATO DE ÁGUA é a tecnologia mais flexível que produz resultados de incrível confiabilidade.

VERSATILIDADE

O jato de água pura corta:
• Espuma
• Plástico / borracha

O jato de água com abrasivo corta:
• Metais
• Titânio
• Pedra (mármore, granito)
• Vidro (não temperado)
• Borracha
• Polímeros

VERSATILIDADE

• Não tem zona termicamente afetada (corte a frio)
• Bordas de alta qualidade
• Elimina operações secundárias
• Permite trabalhar com materiais empilhados
• Não danifica o meio ambiente.
• Corte de praticamente qualquer tipo de material inclusive materiais dissimilares, e termosensíveis
• Corta materiais com dureza elevada
• Corte de peças de geometrias complexas
• Corte com elevada precisão mesmo em grandes espessuras
• Podem ser cortadas superfícies rugosas e/ou oxidadas
• Grande flexibilidade

Produtos

cnc Corte a jato de água
CNC CORTE A JATO De ÁGUA
UNIDADE DE PRESSÃO
DEPÓSITO DE ABRASIVO
sistema de refrigeração
PAINEL DE OPERAÇÃO
Intensificador de pressão
Sistemas Robóticos

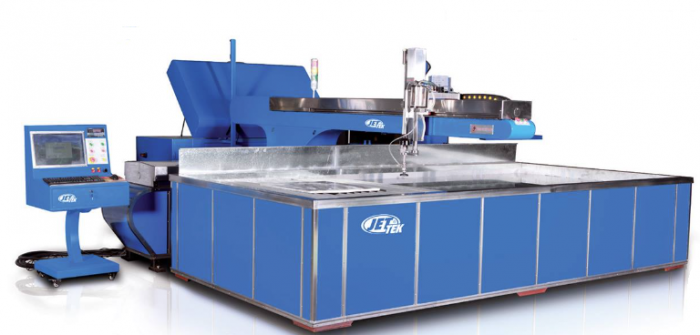

cnc Corte a jato de água
Mono apoiada

ESPECIFICAÇÕES
Área de corte (mm) 1250 x 1250 1500 x 3000 1800 x 4000
1500 x 2000 1500 x 4000 2000 x 3000
1500 x 2500 1800 x 3000 2000 x 4000
Curso de eixo (mm) 150
Precisão de corte (mm) +/- 0,10
Repetibilidade (mm) +/- 0,05
Controle de sistema Painel de operação

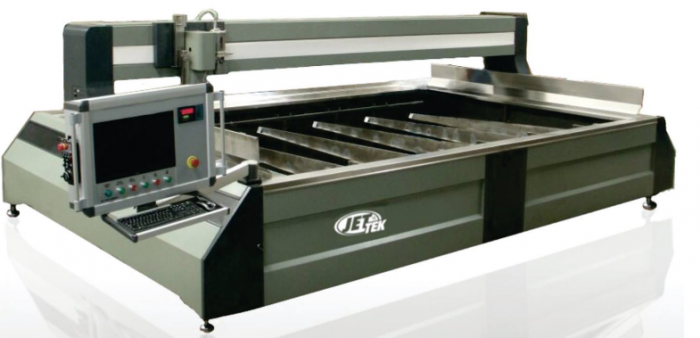

CNC CORTE A JATO De ÁGUA
bi-apoiadA

ESPECIFICAÇÕES
Área de corte (mm) 1000 x 1000 3000 x 2000 3700 x 2140
2500 x 2000 3000 x 2500 3700 x 2440
2500 x 4000 2500 x 6000 4000 x 2000
4000 x 2500
Curso de eixo Z (mm) 150
Precisão de corte (mm) +/- 0,10
Repetibilidade (mm) +/- 0,05
Controle de sistema Painel de operação

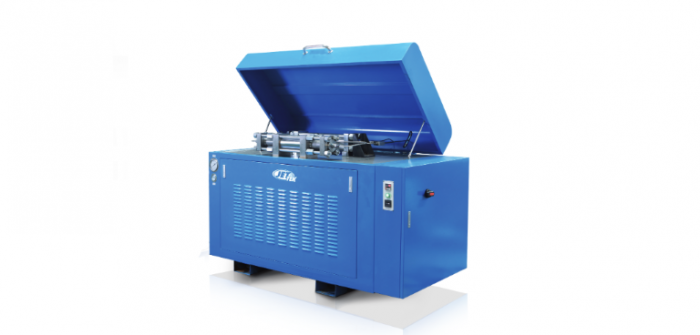

UNIDADE DE PRESSÃO

ESPECIFICAÇÕES
Modelos HPG30 HPG40 HPG50 HPG60
Pressão máxima (MPa) 380 420 450 620
Intensificador dois estágios 20:1 20:1 20:1 20:1
Máximo fluxo de água (L/min) 3,0 3,6 3,0 3,7 3,0 3,6 5,5
Diâmetro do orifício 0,26 0,30 0,33 0,26 0,30 0,33 0,30 0,33 0,45 0,55
Pressão de entrada (MPa) >0,2 >0,2 >0,2 >0,2
Potência do motor (kW) 22 30 30 37 37 90
Alimentação (V/Hz) 380/60 380/50 380/50 380/50

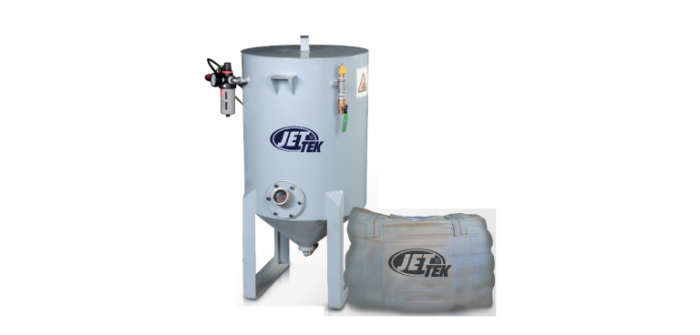

DEPÓSITO DE ABRASIVO

Sistema de alimentação automático de abrasivo, é simples, seguro e eficiente.
O reservatório pressurizado fornece abrasivo na quantidade correta continuamente.
• 0,1 m3 permitem o corte contínuo de 12 horas
• Sistema de ajuste de pressão
• Sistema de segurança
• Sensor de nível indicativo com alerta vermelho

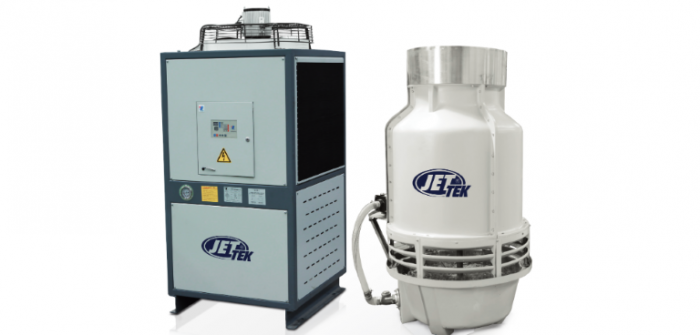

sistema de refrigeração
água/óleo

A simplicidade e eficiência dos sistemas proporcionam longa vida útil aos componentes.

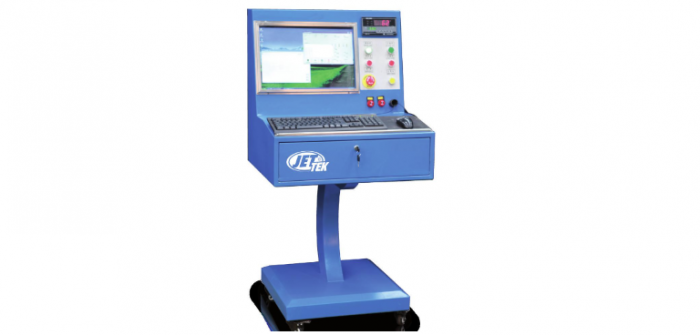

PAINEL DE OPERAÇÃO

• Operado por CNC, permite programação diretamente do controle, com
subsequente de corte
• Pode ser programado remotamente
• Permite simulação do corte, evitando erros de programação e operação
• Permite visualizar a tela gráfica de parâmetros simultaneamente
• Geração automática do programa NC
• Acompanhamento em tempo real do corte

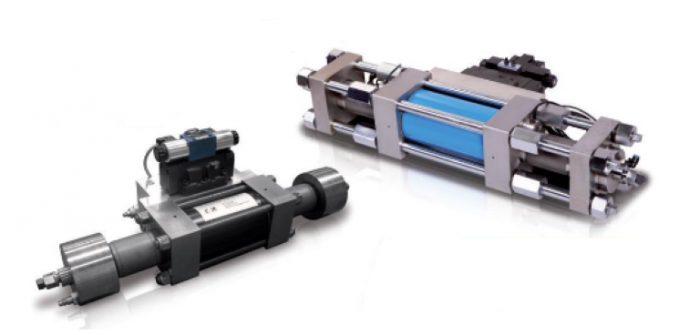

Intensificador de pressão

itensificador de pressao

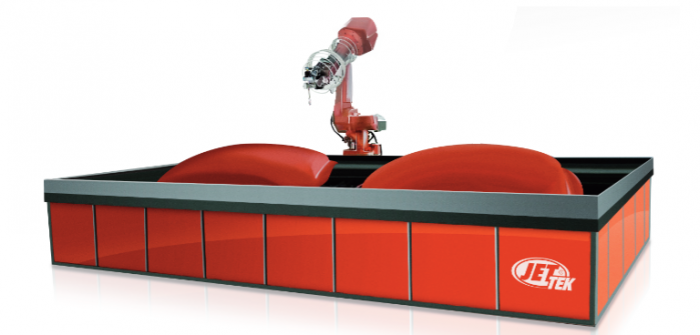

Sistemas Robóticos

Os sistemas robóticos a jato de água permitem o corte das mais complexas e simétricas formas. Bastante utilizado no setor automotivo, esses sistemas podem ser montados em formas customizadas, de acordo com a necessidade do cliente, com um ou mais braços robóticos, além de sistema automático de alimentação
