Corte a laser

A tecnologia de corte a laser complementa a linha de equipamentos de corte e é capaz de cortar quase todos os materiais metálicos.

O processo de corte a laser é extremamente flexível e tem nos seus principais diferenciais a qualidade e produtividade. O corte a laser tem a vantagem de não causar contato mecânico da ferramenta, desta forma ocorre pouca distorção no material em peças de desenho complexo, resultando em um corte limpo e sem rebarbas.

Benefícios do corte a laser :

• Corte perfeito
• Precisão e qualidade
• Baixo custo
• Rapidez na entrega
• Corte a partir de projeção em softwares de CAD
• Qualquer quantia de produção
• Qualquer geometria de peça plana









Produtos

Mquina de corte
D-FAST
 Gravadora Laser Fibra
Gravadora Laser Fibra

Mquina de corte

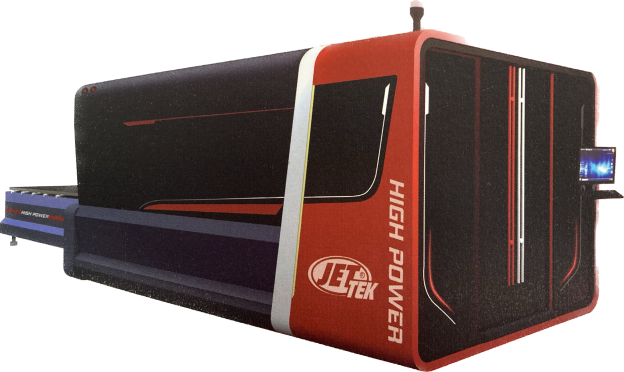

D-FAST NOVA GERAO DE MQUINAS LASER FIBRA

Sobre o modelo

Os avançados recursos disponíveis nas máquinas de corte a Laser Fibra D-FAST, aliados com a alta qualidade construtiva, acabamento diferenciado e sistema de  Gerador Laser IPG , colocam esses equipamentos entre os mais desenvolvidos sistemas de corte de chapas e tubos atualmente fabricados.



Vantagens

• Baixo custo operacional.
• Corte de metais com ar comprimido, nitrogênio ou oxigênio.
• Alta velocidade de corte.
• Gerador laser livre de manutenção.
• Ótimo acabamento de corte e baixa distorção.
• Software dedicado de alta eficiência com nesting incluso.



Aplicações

Direcionadas para corte de metais (aços carbono, aços inoxidáveis,
manganês, e galvanizados), em chapas e tubos, com alta velocidade.



Qualidade

Nossos equipamentos, são fabricadas com componetes de alta eficiência que garantem velocidade, precisão e durabilidade para as máquinas que fornecemos.

PRINCIPAIS COMPONETES
Laser Fibra Gerador IPG Modelo YLS ou YLR
Pinhão e cremalheira Güdel Suiça, Herion Alemanha (M3 dentes helicoidais )
Fusos de esferas para   eixo Z Taiwan TBI
Redutores Alemanha  NEURGART
Servo Drivers e Motores França  Schneider
Componentes elétricos França  Schneider
Guias lineares Taiwan  HI-WIN
Cabeçote Laser Patenteado e exclusivo, Tecnologia  compartilhada entre DNE Laser e Grupo Bystronic.



Modelos Disponíveis

ESPECIFICAÇÕES
Modelos D-FAST /JTFCCBDX
Potência do laser 1000W~ 8000W
Área para instalação 9000 X 5000 mm ( Para máquinas com mesas de corte 1.5 x 3 m)
Peso Aproximado 10.000 kg
Área de corte (mm) 1500x 3000/ 2000x 4000 / 2000 x 6000
Tipo de laser Laser Fibra Gerador IPG YLS ou YLR
Velocidade de corte 0 - 100 m/min (Dependendo do material e potência do equipamento)
Repetibilidade ±0.02mm
Alimentação 380V/50Hz/60Hz/60A
Consumo Solicitar informaçoes de acordo com o modelo

Solicite maiores Informações  sobre os modelos Disponíveis.

D-FAST
VDEOS DEMONSTRATIVOS DE EQUIPAMENTOS LASER

Gravadora Laser Fibra
MQUINA DE GRAVAO LASER FIBRA PORTTIL

ESPECIFICAÇÕES
Modelo JTP20F / JTP30F
Tipo de Laser Ytterbium Fiber
Comprimento de onda  1060~1070 nm
Potência do Laser  20W/ 30W
Velocidade máxima de Gravação  ≤7000mm / s
Velocidade máxima de Marcação ≤10000mm / s
Repetibilidade (mm) +/- 0,001 mm
Frequência  20-100 KHz
Área de Trabalho(mm) 110x 110/ 200 x 200/ 300 x 300
Qualidade  1.2 ~1.8 m2
Software Win XP + sistema marcador  EZCAD
Min. Largura de linha 0.015 mm
Min. Tamanho do caractere 0.1mm
Consumo <0,5kw
Alimentação 220V 50Hz



Gravadora Laser Fibra
MQUINA DE MARCAO A LASER



ESPECIFICAÇÕES
Modelo JT20F / JT20F
Potência do laser  20W / 30 W
Comprimento de onda 1060~1070 nm
Frequência  20~100 KHz
Dimensões úteis (mm) 110 x 110 / 200 x 200/ 300x300
Velocidade de gravação 7000 mm/s
Espessura mínima da linha  0,015 mm
Repetibilidade  +/- 0,001 mm
Consumo <0,5 kW
Alimentação 220V +/- 10% / 50 Hz / 15 A
Refrigeração Ar
Temperatura de operação 10ºC até 35ºC
Dimensões (mm) 930 x 1100 x 1270
Max. Velocidade de marcação 10000 mm/s
Peso líquido  120 Kg
